Увага! Під час встановлення інвертора підключати його лише з акумуляторами. Поспішне включення гарантує вихід із ладу інвертора.
Також звертаємо Вашу увагу, що проводка на Вашому об'єкті може мати свої особливості (кілька фаз, нестандартна комутація, застарілий або слабкий перетин кабель), що завжди вимагає додатково Вашої уваги і при необхідності додаткової послуги електрика для проведення дроту до системи.
ОБЕРЕЖНО! Перед тим, як підключати фотоелектричні модулі, необхідно встановити окремий автоматичний вимикач постійного струму між інвертором та фотоелектричними модулями. УВАГА! Усі провідні з'єднання можуть виконуватись лише кваліфікованим персоналом. УВАГА! Для безпечної та ефективної роботи системи дуже важливо використовувати відповідні кабелі для підключення фотоелектричних модулів, типовий струм – 60 А. Тип кабелю – 8 AWG. Момент затяжки клеми – 1,4-1,6 Нм

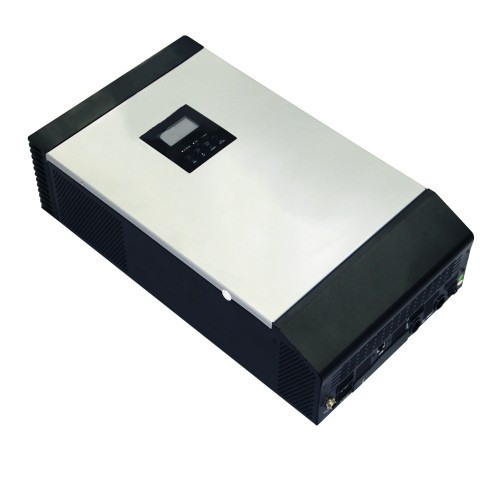

Даний пристрій є багатофункціональним інвертором/зарядним пристроєм, в якому поєднуються функції інвертора, сонячного зарядного пристрою з контролером стеження за точкою максимальної потужності (МРРТ) і зарядного пристрою акумуляторної батареї з тим, щоб надати користувачам компактне джерело безперебійної подачі живлення.
Пристрій має зручний універсальний дисплей та панель управління, що забезпечують користувачеві зручне конфігурування системи за допомогою кнопок, а також легке керування нею. Залежно від використання можуть задаватися параметри зарядного струму акумуляторної батареї, пріоритет живлення від мережі змінного струму або від сонячних батарей, а також допустимі параметри зміни вхідної напруги.
Відмінні риси пристрою:
• інвертор забезпечує отримання чистої синусоїдальної напруги;
• вбудований контролер сонячного зарядного пристрою зі стеженням за точкою максимальної потужності (МРРТ);
• діапазон вхідної напруги, що конфігурується, для побутової техніки та персональних комп'ютерів за допомогою установки параметрів на панелі з рідкокристалічним дисплеєм;
• зарядний струм акумуляторної батареї, що конфігурується, залежно від програми за допомогою установки параметрів на панелі з рідкокристалічним дисплеєм;
• пріоритет, що конфігурується включення мережі живлення змінного струму або живлення від сонячних батарей за допомогою установки параметрів на панелі з рідкокристалічним дисплеєм;
• сумісність із мережею електроживлення змінного струму або з електрогенератором;
• автоматичний перезапуск під час відновлення мережі електроживлення;
• захист від перевантажень/перегріву/короткого замикання;
• інтелектуальний зарядний пристрій для оптимізації робочих характеристик акумулятора;
• функція холодного запуску.
Вибір фотоелектричних модулів:
При виборі фотоелектричних модулів, будь ласка, обов'язково враховуйте наведені нижче параметри:
1. Напруга холостого ходу (Voc) фотоелектричних модулів не повинна перевищувати максимальної напруги холостого ходу сонячної батареї інвертора;
2. Напруга холостого ходу (Voc) фотоелектричних модулів повинна бути вищою за мінімальну напругу акумуляторної батареї.
Режим зарядного пристрою від сонячних батарей:
Максимальна напруга холостого ходу сонячної батареї – 145 В пост. струму.
Діапазон напруги сонячної батареї в точці максимальної потужності (ШІМ) - 60~115 В пост. струму.
Мінімальна напруга батареї для заряду від фотоелектричних елементів - 21 В пост.
Технічні характеристики:
Номінальна вхідна напруга - 230 В пров. струму +/-5%
Нижнє значення напруги, при якому відбувається відключення від мережі - 170 В пров. струму ± 7 В (Режим 2); 90 У пров. струму ±7 В (Режим 1)
Нижнє значення напруги, при якому відбувається зворотне підключення до мережі – 180 В пров. струму ±7 (Режим 2); 100 У пров. струму ±7 В (Режим 1)
Верхнє значення напруги, при якому відбувається відключення від мережі - 280 В пров. струму ±7 В
Верхнє значення напруги, при якому відбувається зворотне підключення до мережі – 270 В пров. струму ±7 В
Максимальна вхідна напруга пров. струму - 300 В змінного струму
Номінальна вхідна частота – 50 Гц / 60 Гц (автоматичне визначення)
Нижнє значення частоти, коли відбувається відключення від мережі - 40±1 Гц
Нижнє значення частоти, коли відбувається зворотне підключення до мережі - 42±1 Гц
Верхнє значення частоти, коли відбувається відключення від мережі - 65±1 Гц
Верхнє значення частоти, коли відбувається зворотне підключення до мережі -63±1 Гц
Захист від короткого замикання на виході
У режимі роботи від мережі електроживлення: автоматичний вимикач
В режимі роботи від акумулятора: електронний вимикач
ККД (при роботі від мережі електроживлення) >95% (номінальне резистивне навантаження, повністю заряджена акумуляторна батарея)
Час перемикання 10 мс, типовий (Режим 2); 20 мс, типове (Режим 1)
Зниження номінальної потужності: Якщо вхідна напруга змінного струму опускається нижче 170 В, номінальна вихідна потужність знижується залежно від моделі. - Модель 230VAC
Номінальна вихідна потужність - 3 кВА/2,5 кВт
Форма вихідної напруги - Чисте синусоїдальне коливання
Регулювання вихідної напруги - 230 В пров. струму ±5%
Вихідна частота – 60 Гц або 50 Гц
Захист від навантаження 5 с при 150% навантаження; 10 с при 110%-150% навантаження
Захист від викидів напруги - 2* номінальна потужність протягом 5 секунд
Номінальна вхідна напруга пост. струму – 24 У пост. струму
Нижнє значення напруги сигналізації зворотного включення:
при навантаженні <20% - 23,0 В пост. струму
при 20% < навантаження < 50% - 22,4 В пост. струму
при навантаженні більше 50% - 21,2 пост. струму
Нижнє значення напруги відключення пост. струму:
при навантаженні <20% - 42,0 В пост. струму
при 20% < навантаження < 50% - 2040,8 У пост. струму
при навантаженні більше 50% - 19,4 пост. струму
Верхнє значення напруги зворотного включення пост. струму - 29 У пост. струму
Верхнє значення напруги відключення пост. струму - 30 У пост. струму
Потужність при відсутності навантаження - < 50 Вт
Потужність в режимі економії енергії - < 15 Вт
Параметри режиму заряджання:
Режим заряджання акумулятора від мережі живлення змінного струму.
Зарядний струм (ДБЖ) при номінальній вхідній напрузі - 2/10 А, 20/30 А, 40/50/60 A
Напруга основної зарядки:
- акумуляторні батареї з рідким електролітом - 29,4В
- Акумуляторні батареї AGM/гелеві батареї - 28,4В
Напруга підзарядки - 54 В пост. струму
Алгоритм зарядки - У три етапи
Режим заряджання акумуляторної батареї від сонячних панелей:
Номінальна потужність – 3000 Вт
ККД – 98,0% макс.
Максимальна напруга батареї сонячних панелей на холостому ходу – 145 В пост. струму макс.
Діапазон точки максимальної потужності батареї сонячних панелей – 60-115 В пост. струму.
Мінімальна напруга для зарядки від сонячних панелей – 34 В пост. струму.
Потужність в очікуваному режимі - 2 Вт.
Точність напруги акумуляторної батареї +/- 0,3%
Точність напруги сонячних панелей +/- 2 ст.
Режим заряджання акумуляторної батареї разом від електромережі змінного струму та сонячних панелей:
Максимальний струм зарядки – 120 А
Струм зарядки за замовчуванням - 60 А
Загальні технічні характеристики пристрою:
Сертифікація безпеки - CE
Діапазон робочих температур - 0°C - 55°C
Температура зберігання - від -15°C до 60°C
Розміри (глибина x ширина x висота), мм - 140 x 295 x 540
Вага нетто, кг - 13,5
